کنترل کننده دمای سیم پیچ کمپرسور یک برد کوچک الکترونیکی است که عملکردی شبیه کنترل کننده دمای دیجیتالی دارد. ورودی این برد الکترونیکی سیگنالهای ارسالی از ترمیستورها یا سنسورهای دمای PTC است. یک سنسور PTC در واقع مقاومتی است که مابین سیم پیچ کمپرسور قرار می‌گیرد. زمانیکه دمای سیم پیچ کمپرسور افزایش پیدا کند، مقاومت سنسور تغییر کرده و اگر میزان این تغییر از حد تعیین شده توسط کارخانه سازنده فراتر رود، سیگنال لازم به کنترل کننده دمای سیم‌پیچ کمپرسور (محافظ موتور کمپرسور) ارسال می‌گردد و این تجهیز رله خروجی خود را قطع می‌کند. قرار گرفتن این رله در مدار فرمان تابلو برق، در نهایت سبب قطع شدن مدار فرمان تابلو و از کار افتادن سیستم (با منظور ایجاد وقفه برای رفع ایراد به وجود آمده)، خواهد شد.

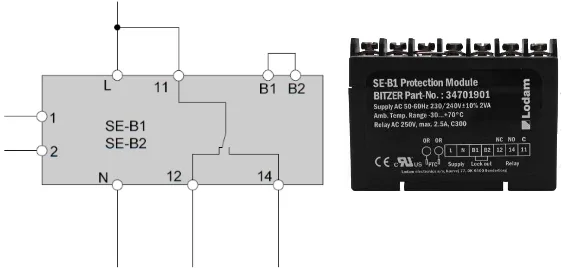

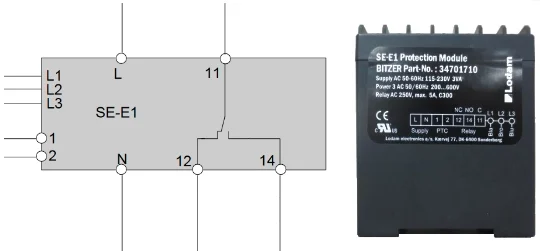

تمامی کنترل کننده‌های دمای سیم‌پیچ کمپرسورها عملکرد یکسانی دارند اما در شکل‌ها و مدلهای مختلفی تولید می‌شوند. برای مثال در کمپرسورهای سمی هرمتیک بیتزر، معمولا از مدل SE-B1 استفاده می‌شود و در کمپرسورهای اسکرو بیتزر از مدل SE-E1 برخی دیگر از مدلهای متداول بازار عبارتند از INT 69 ، SE-B2 و INT 69 TM. در این کنترل کننده‌های دمای سیم‌پیچ بین ۳ تا ۹ ترمیستور یا سنسور PTC را می‌توان به یکدیگر سری نمود بطوریکه اگر بنا به هر دلیلی دمای سیم پیچ موتور یا دما در نقاط دیگر از حدی معینی فراتر رود رله خروجی محافظ موتور کمپرسور قطع شده و کمپرسور خاموش گردد. نحوه سیم کشی دو کنترل کننده دمای سیم‌پیچ کمپرسور برند بیتزر به نامهای SE-B1 و SE-E1 در شکلهای زیر و جداول پس از آن قابل مشاهده است. البته لازم به ذکر است که نحوه سیم کشی محافظ موتور کمپرسور SE-B1 و SE-B2 به یکدیگر شبیه است.
| نام پایه | توضیحات |
|---|---|
| پایه‌های L و N | تغذیه برق - ولتاژ VAC ۲۲۰ |
| پایه‌های ۱ و ۲ | اتصال به سنسور مقاومتی قرار گرفته در بین سیم پیچ |
| پایه‌های B1 و B2 | اتصال کوتاه |
| پایه‌های ۱۱، ۱۲ و ۱۴ | در صورتیکه دمای سیم پیچ و روغن پایین و در حد مطلوبی باشند، دو پایه ۱۱ و ۱۴ به هم متصل شده (رفت و برگشت مدار فرمان) و در غیر اینصورت دو پایه ۱۱ و ۱۲ به هم اتصال پیدا می‌کنند (جهت آلارم یا سیگنال). |
| نام پایه | توضیحات |
|---|---|
| پایه‌های L و N | تغذیه برق - ولتاژ VAC ۲۲۰ |
| پایه‌های L1، L2 و L3 | به این پایه‌ها سه فاز با رعایت توالی، فاز متصل می‌شود تا ترمیستور از جهت گردش صحیح کمپرسور اطمینان پیدا کند. در صورت عدم رعایت توالی صحیح فازها و عدم اتصال آنها به صورت صحیح، خروجی متصل نمی‌گردد. |
| پایه‌های ۱ و ۲ | دو سنسور سیم پیچ و سنسور دمای روغن با هم سری شده و به این دو پایه متصل می‌گردند. |
| پایه‌های ۱۱، ۱۲ و ۱۴ | در صورتیکه دمای سیم پیچ و روغن پایین و در حد مطلوبی باشند، دو پایه ۱۱ و ۱۴ به هم متصل شده (رفت و برگشت مدار فرمان) و در غیر اینصورت دو پایه ۱۱ و ۱۲ به هم اتصال پیدا می‌کنند (جهت آلارم یا سیگنال). |
