تاریخ آخرین بروزرسانی : ۱۴۰۳/۱۲۱/۰۵

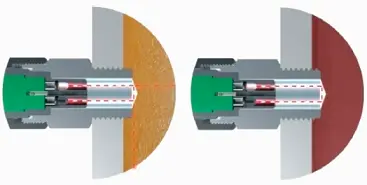

تمامی کنترل کننده‌های نوری سطح سیالات بر روی قطعه‌ای چشمی (Optic) نصب می‌گردند. کار این قطعه تجمیع و هدایت امواج نوری مادون قرمز در مسیری هدایت شده است. بر روی سنسورهای کنترل کننده سطح روغن دو قطعه وجود دارد که یکی تحت عنوان فرستنده امواج مادون قرمز و دومی به عنوان گیرنده امواج مادون قرمز، نقش بازی میکنند. هنگامی که پرتو نور خارج شده به انتهای چشمی می‌رسد دو حالت می‌تواند رخ دهد. اگر در انتهای چشمی، روغن وجود داشته باشد، درصد زیادی از امواج مادون قرمز توسط روغن جذب شده یا منحرف می‌گردند و اگر در انتهای چشمی روغنی وجود نداشته باشد، تمامی پرتو مادون قرمز تابیده شده درون چشمی، شکست پیدا کرده و به گیرنده می‌رسد که بدین طریق گیرنده متوجه می‌شود که در مقابل چشمی روغنی وجود ندارد.

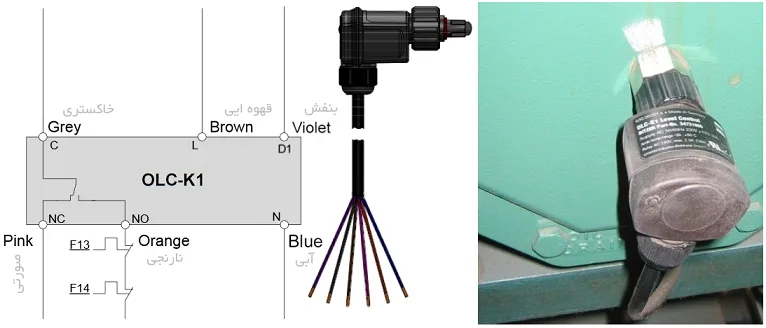

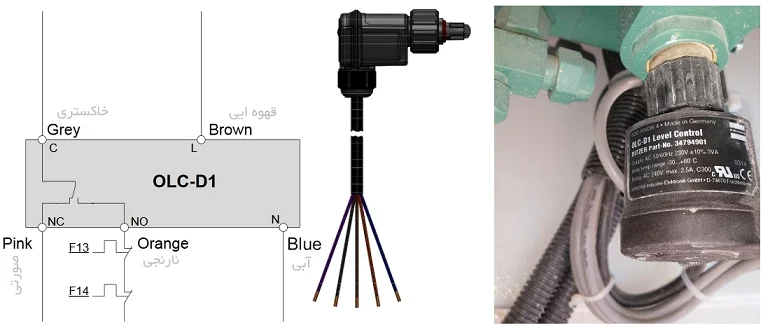

نحوه سیم کشی دو نوع از کنترل کننده‌های سطح روغن موجود در بازار به نامهای OLC-D1 و OLC-K1 در شکلها و جدول پس از آن قابل مشاهده است.
| رنگ سیم | توضیحات |
|---|---|
| آبی قهوه‌ای | تغذیه برق - ولتاژ VAC ۲۲۰ |
| خاکستری صورتی نارنجی | در صورتیکه سطح روغن در کمپرسور در حد مطلوبی باشد دو سیم خاکستری و نارنجی به هم متصل شده (رفت و برگشت مدار فرمان) و در غیر اینصورت دو سیم خاکستری و صورتی به هم اتصال پیدا میکنند (جهت آلارم یا سیگنال). جهت ریست کردن، برق کنترلر باید به اندازه حداقل 5 ثانیه قطع گردد |
| رنگ سیم | توضیحات |
|---|---|
| آبی قهوه‌ای | تغذیه برق - ولتاژ VAC ۲۲۰ |
| خاکستری صورتی نارنجی | در صورتیکه سطح روغن در کمپرسور در حد مطلوبی باشد دو سیم خاکستری و نارنجی به هم متصل شده (رفت و برگشت مدار فرمان) و در غیر اینصورت دو سیم خاکستری و صورتی به هم اتصال پیدا میکنند (جهت آلارم یا سیگنال) |
| بنفش | کنترلر OLC-K1 دارای یک تایمر داخلی است که این گزینه در کنترلر OLC-D1 موجود نیست. هنگامیکه سیم بنفش کنترلر برقدار می‌شود، تایمر داخلی کنترلر شروع به کار می‌کند و اگر تا مدت زمان تعیین شده کنترلر (90 یا 120 ثانیه) روغن در کمپرسور مشاهده نگردد، خروجی کنترلر (دو سیم خاکستری و نارنجی) قطع می‌شود. طبق توضیحات ذکر شده این سیم باید به سیم قهوه‌ای و یا به سیم نارنجی متصل شود تا به محض روشن شدن کمپرسور تایمر درون کنترلر نیز شروع به کار کند |
