یکی از پارامترهای مهم در تعیین عمر مفید کمپرسورهای برودتی تامین روغن در آنها میباشد، روانکاری نامناسب میتواند آسیبهای جبران ناپذیری در اجزای متحرک کمپرسور ایجاد نماید. روغن برودتی باعث میشود تا اصطکاک ایجاد شده در اجزای متحرک کمپرسورها تا حد بسیار پایینی کاهش یابد. کنترلکننده سطح روغن OLC-D1 بیتزر یک سنسور نوری پیشرفته است که برای نظارت بر سطح روغن در کمپرسورهای اسکرو طراحی شده است. این دستگاه با فناوری اپتوالکترونیکی کار میکند و عملکردی دقیق، ایمن و بدون تماس ارائه میدهد. کنترلکننده سطح روغن OLC-D1 علاوه بر کمپرسورهای اسکرو بیتزر، برای استفاده در سیستمهای برودتی صنعتی، چیلرها، سردخانهها و تجهیزات HVAC مناسب میباشد.
کنترل سطح روغن OLC-D1 برند بیتزر برای کنترل سطح روغن در مخازن استفاده میشود. این تجهیز از نوع الکترونیکی و نوری (چشمی) است و کنترل سطح روغن را از طریق نور مادون قرمز انجام میدهد. این کنترل کننده هوشمند بوده و با عملکرد فوقالعاده خود، سطح روغن موجود در مخازن و ظروف را به طور دقیق اندازهگیری کرده و در صورت کاهش سطح روغن، فعال میگردد. این کنترل کننده نوری بر روی قطعهای چشمی نصب میگردد. کار این قطعه تجمیع و هدایت امواج نوری مادون قرمز در مسیری هدایت شده است. بر روی این سنسور سطح روغن دو قطعه وجود دارد که یکی تحت عنوان فرستنده امواج مادون قرمز و دومی به عنوان گیرنده امواج مادون قرمز، نقش بازی میکنند. هنگامی که پرتو نور خارج شده به انتهای چشمی میرسد دو حالت رخ میدهد، اگر در انتهای چشمی روغن وجود داشته باشد، درصد زیادی از امواج مادون قرمز توسط روغن جذب شده یا منحرف میگردد و اگر در انتهای چشمی روغنی وجود نداشته باشد تمامی پرتو مادون قرمز تابیده شده درون چشمی شکست پیدا کرده و به گیرنده میرسد. ویژگیهای خاص و عملکرد کنترل کننده سطح روغن مدل OLC-D1 برند بیتزر را به صورت زیر میتوان خلاصه نمود:

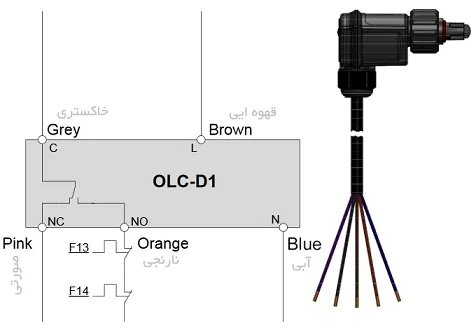

نحوه سیم کشی کنترل کننده سطح روغن مدل OLC-D1 برند بیتزر در شکل و جدول بعد قابل مشاهده است.
رنگ سیم | توضیحات |
---|---|
آبی قهوهای | تغذیه برق - ولتاژ VAC ۲۲۰ |
خاکستری صورتی نارنجی | در صورتیکه سطح روغن در کمپرسور در حد مطلوبی باشد دو سیم خاکستری و نارنجی به هم متصل شده (رفت و برگشت مدار فرمان) و در غیر اینصورت دو سیم خاکستری و صورتی به هم اتصال پیدا میکنند (جهت آلارم یا سیگنال). جهت ریست کردن، برق کنترلر باید به اندازه حداقل 5 ثانیه قطع گردد |
برخی از مشخصات فنی کنترل کننده سطح روغن مدل OLC-D1 برند بیتزر در جدول بعد قابل مشاهده است.
ويژگی | مقدار |
---|---|
ولتاژ تغذیه | ۲۳۰ ولت AC ±۱۰٪ |
دمای کاری محیط | از۳۰- °C تا ۶۰+°C |
دمای مجاز سیال | حداکثر ۱۲۰°C |
خروجی رله | حداکثر ۲.۵ آمپر، ۲۴۰ ولت AC |
