تاریخ آخرین بروزرسانی : ۱۴۰۴/۰۲/۰۲
کنترل کننده سطح روغن مدل OLC-K1 برند بیتزر یک کنترل‌کننده سطح روغن نوری است که برای کمپرسورهای اسکرو بیتزر طراحی شده است و به همراه سیگنال ورودی D1 برای فعال‌سازی در حین کار استفاده می‌شود. سیگنال D1 در واقع یک ولتاژ کنترلی است که معمولاً 230 ولت AC است و از طرف سیستم کنترل مرکزی کمپرسور یا مدار فرمان کمپرسور به سنسور ارسال می‌شود. تا زمانی که این سیگنال فعال نباشد یعنی برق به پایانه D1 وارد نشود، کنترل کننده سطح روغن OLC-K1 عملکرد نظارت بر سطح روغن را شروع نمی‌کند و معمولاً این سیگنال زمانی فعال می‌شود که کمپرسور شروع به کار می‌کند، بنابراین دستگاه فقط در زمان کار کمپرسور سطح روغن را بررسی می‌کند.
کنترل کننده سطح روغن (اویل لول کنترلر) مدل OLC-K1 برند بیتزر برای استفاده در کمپرسورهای اسکرو بیتزر، سیستم‌های سرمایشی صنعتی، چیلرها و مراکز سردخانه‌ای که نیاز به کنترل دقیق سطح روغن دارند طراحی شده است. همانطور که توضیح داده شد این تجهیز قادر است که فقط در زمان کار کمپرسور سطح روغن را بررسی کند، این ويژگی باعث می‌گردد تا از ایجاد آلارم‌های بی‌مورد زمانی که کمپرسور خاموش است جلوگیری گردد چون در این حالت ممکن است سطح روغن برودتی پایین باشد و این پایین بودن سطح روغن در این حالت مشکل فنی ایجاد نمی‌کند. این سنسور با بهره‌گیری از فناوری نوری، مانیتورینگ ایمن و قابل اعتمادی از سطح روغن ارائه می‌دهد. این کنترل کننده نوری بر روی قطعه‌ای چشمی نصب می‌گردد. کار این قطعه تجمیع و هدایت امواج نوری مادون قرمز در مسیری هدایت شده است. بر روی این سنسور سطح روغن دو قطعه وجود دارد که یکی تحت عنوان فرستنده امواج مادون قرمز و دومی به عنوان گیرنده امواج مادون قرمز، نقش بازی میکنند. هنگامی که پرتو نور خارج شده به انتهای چشمی می‌رسد دو حالت رخ می‌دهد، اگر در انتهای چشمی روغن وجود داشته باشد، درصد زیادی از امواج مادون قرمز توسط روغن جذب شده یا منحرف می‌گردد و اگر در انتهای چشمی روغنی وجود نداشته باشد تمامی پرتو مادون قرمز تابیده شده درون چشمی شکست پیدا کرده و به گیرنده می‌رسد. ویژگی‌های خاص و عملکرد کنترل کننده سطح روغن مدل OLC-K1 برند بیتزر را به صورت زیر می‌توان خلاصه نمود:

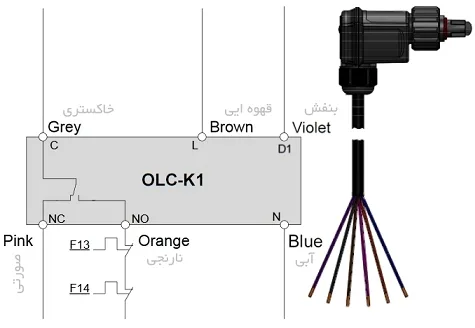

نحوه سیم کشی کنترل کننده سطح روغن مدل OLC-K1 برند بیتزر در شکل و جدول بعد قابل مشاهده است.
| رنگ سیم | توضیحات |
|---|---|
| آبی قهوه‌ای | تغذیه برق - ولتاژ VAC ۲۲۰ |
| خاکستری صورتی نارنجی | در صورتیکه سطح روغن در کمپرسور در حد مطلوبی باشد دو سیم خاکستری و نارنجی به هم متصل شده (رفت و برگشت مدار فرمان) و در غیر اینصورت دو سیم خاکستری و صورتی به هم اتصال پیدا میکنند (جهت آلارم یا سیگنال) |
برخی از مشخصات فنی کنترل کننده سطح روغن مدل OLC-K1 برند بیتزر در جدول بعد قابل مشاهده است.
| ويژگی | مقدار |
|---|---|
| ولتاژ تغذیه | ۲۳۰ ولت AC ±۱۰٪ |
| دمای کاری محیط | از۳۰- °C تا ۶۰+°C |
| دمای مجاز سیال | حداکثر ۱۲۰°C |
| خروجی رله | حداکثر ۲.۵ آمپر، ۲۴۰ ولت AC |
| سیگنال D1 | ضروری برای فعال‌سازی عملکرد سنسور |
