کنترل کننده دمای دیسشارژ کمپرسور یا controlled injection cooling (CIC) در واقع یک سیستم ساده جهت جلوگیری از بالا رفتن بیش از حد دمای دیسشارژ کمپرسور است که این اتفاق اغلب در ضرایب تراکم بالا و مخصوصا هنگام استفاده از مبرد R22 رخ میدهد. بالا رفتن بیش از حد دمای لوله دیسشارژ در ضرایب تراکم بالای کمپرسور به معنای داغ شدن بیش از حد سوپاپ دیسشارژ، داغ شدن بیش از حد جداره سیلندر و از دست رفتن ویسکوزیته روغن و آسیب دیدن کمپرسور در دراز مدت است. CIC در واقع یک ترموستات دیجیتالی است که سنسور آن بر روی سر سیلندر و در محل خروج مبرد از سوپاپ دیسشارژ نصب میگردد.
عملکرد CIC به این صورت است که در صورتیکه دمای مبرد خروجی از سوپاپ دیسشارژ از یک محدوده تعیین شده بالاتر برود، رله خروجی CIC وصل میشود. این رله خروجی به مکانیزم پاشش مبرد مایع به دور سیلندر و مقطع ورودی به سیلندر فرمان میدهد و سپس مکانیزمی آغاز شده و مبرد مایع به دور سیلندر پاشیده میشود تا سبب کاهش دمای دیسشارژ گردد. زمانیکه دمای خروجی از سوپاپ دیسشارژ به حد مطلوب رسید، رله قطع و مکانیزم پاشش مبرد مایع نیز خاموش میگردد. همانطور که اشاره شد، مکانیزم CIC در دماهای پایین اواپراتور (ضرایب تراکم بالا) مورد استفاده قرار میگیرد. در مدلی دیگر از CIC که در کمپرسورهای دو مرحله مورد استفاده قرار میگیرد، کنترلر مجهز به دو سنسور است که این دو سنسور به دمای دو نقطه میان مرحله و دیسشارژ کمپرسور همزمان نظارت کرده و دمای این دو ناحیه را تحت کنترل نگه میدارد و در صورت نیاز به مکانیزم پاشش مبرد مایع به مرحله میانی، فرمان میدهد.

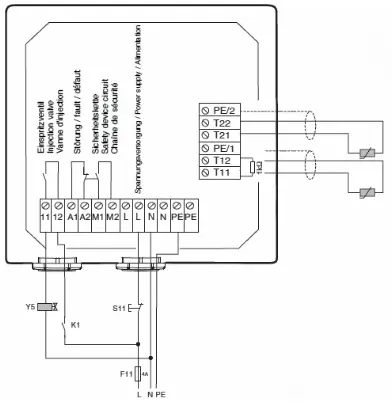

نحوه سیم کشی کنترل کننده CIC کمپرسور دو مرحله و کمپرسور زیر صفری سمی هرمتیک بیتزر در شکل زیر مشاهده میگردد. عملکرد پینها نیز در جدول بعد ذکر شده است.
شماره پایه | توضیحات |
---|---|
پایههای L و N | تغذیه برق - ولتاژ VAC ۲۲۰ |
پایههای T21 و T22 | سنسور PT1000 حسگر دمای دیسشارژ کمپرسور |
پایههای T11 و T12 | سنسور PT1000 حسگر دمای منیفولد مرحله میانی (در کمپرسورهای دو مرحله). در صورتیکه CIC برای کمپرسور تک مرحله بیتزر مورد استفاده قرار بگیرد، این سنسور به واسطه نصب یک مقاومت ثابت 1 کیلو اهم حذف میشود |
پایههای ۱۱ و ۱۲ | رله فرمان به شیر تزریق |
پایههای A1 و A2 | در صورتیکه دمای سنسورها بیش از حد شود این دو پایه به هم متصل میگردند (جهت آلارم یا سیگنال) |
پایههای M1 و M2 | در صورت بروز خطا یا قطع شدن سیم سنسور[ها] این دو پایه از هم جدا میشوند (جهت قطع مدار فرمان تابلو) |
